記者2日從中國建筑西南設計研究院了解到，由該院設計的一座高分子3D打印橋梁在成都大運會開幕式主場館旁的驛馬河公園正式亮相。
這座橋命名為“流云橋”，全長66.8米，其中3D打印部分橋長21.58米、最寬處8米、最高處2.68米。橋梁設計靈感來自驛馬河自由奔騰的形態及舞動的絲綢。

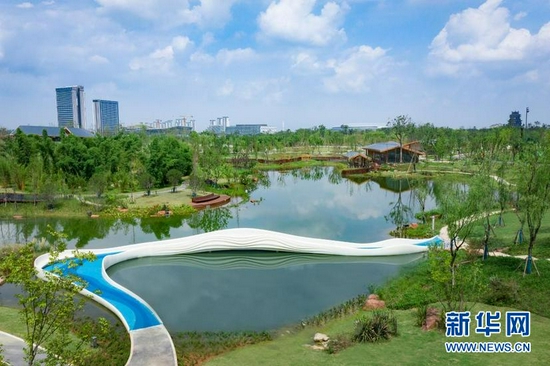

采用高分子3D打印的“流云橋”。（中國建筑西南設計研究院供圖）中建西南院景觀設計院院長程銳說，不同于3D打印橋梁常用的混凝土材料，“流云橋”面層采用的是高分子ASA+20%玻璃纖維定制款材料進行打印，有增韌增強及高耐候性等特性。橋梁內隱藏著鋼結構骨架，3D打印橋面與鋼骨架疊合受力，承重能力類同一般的鋼結構人行橋。
程銳介紹，中建西南院設計團隊與上海的打印團隊經過反復的論證和方案打磨，用了整整半年時間，完成了這座3D打印橋梁的設計方案。
該橋正式打印前，先進行了模擬打印。正式打印時，“流云橋”采用了分段打印、現場拼裝的施工方式，在上海使用了全國最大的高分子材料打印智能裝備，24小時全天候全自動打印，橋體打印過程僅用了35天，共使用了12噸材料。

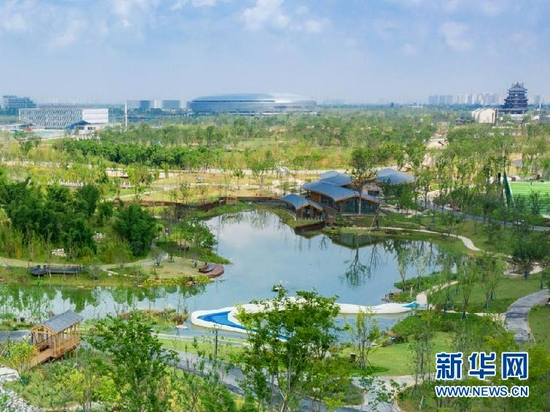

“流云橋”與成都大運會開幕式主場館遙相呼應。（中國建筑西南設計研究院供圖）對于橋面的排水和照明，設計團隊通過預留孔位然后埋設管道的方法進行處理。兩端的欄桿則采用輕質航空材料，通過數字化數控雕刻成型，表面進行特種涂層處理，以滿足使用要求。
程銳說，工業級3D打印與景觀橋梁的結合，彰顯了超大型3D打印技術在未來建筑景觀領域與工業領域應用的可行性。（記者李倩薇）
